Battericeller – prismatiska, pouch eller cylindriska för energilager?

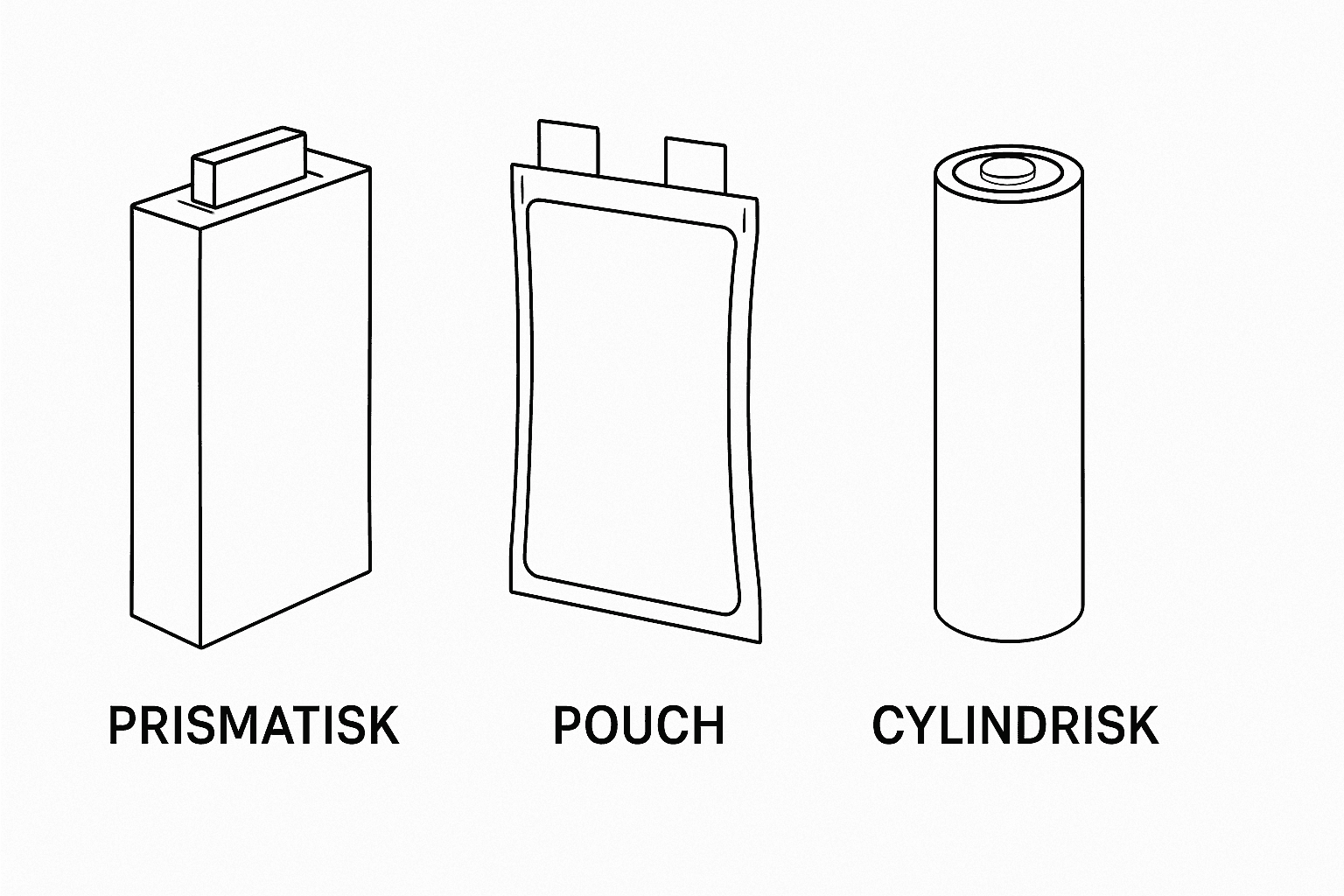

Battericeller finns i många former, men tre format dominerar i dag:

• Prismatiska celler
• Pouchceller
• Cylindriska celler

Varje format är byggt för olika behov. Därför finns det ingen celltyp som är bäst överallt. Men för stationära energilager, som villabatterier och kommersiella batterilager, har prismatiska LFP-celler blivit förstahandsvalet. Nedan går vi igenom varför, och vad det betyder när du väljer batteri åt en kund.

Vad skiljer de tre typerna av battericeller åt?

Skillnaden sitter i skalet och formen. Kemin inuti kan vara densamma.

Formen påverkar hur cellerna kyls, hur tätt de kan packas och hur många kopplingar ett batteripack behöver. Det är de egenskaperna som avgör hur väl ett batteri klarar många år av daglig drift.

Cylindriska celler – bra vid hög effekt

Cylindriska celler är det äldsta och mest automatiserade formatet. De tillverkas i enorma volymer.

Styrkor

• Klarar mycket höga strömmar
• Leder bort värme bra tack vare den runda formen
• Mycket få fel i tillverkningen
• Bra prestanda vid snabbladdning

Begränsningar

• Mycket luft mellan cellerna, så de tar mer plats
• Ett pack behöver många celler och svetsar, alltså fler punkter som kan gå sönder
• Större energilager blir ofta dyrare att bygga

När cylindriska celler passar

De passar i elbilar med fokus på acceleration och snabbladdning, i elverktyg och i produkter där hög effekt per kilo är viktigast. I ett stationärt energilager som ska användas varje dag i 10–20 år är hög strömtålighet sällan det viktiga. Där väger andra egenskaper tyngre.

Pouchceller – låg vikt men kräver stöd

Pouchceller har ett mjukt skal av folie. De är vanliga i mobiler och i apparater med lite utrymme.

Styrkor

• Hög energitäthet per kilo
• Låg tillverkningskostnad
• Formen kan anpassas efter produkten

Begränsningar

• Mer känsliga för svällning när gas bildas i cellen
• Behöver yttre tryck för att behålla formen
• Större risk om cellen punkteras
• Sämre termisk stabilitet om en cell går sönder

Varför pouch passar sämre i energilager

Ett energilager ska vara robust, säkert och hålla länge. Låg vikt spelar mindre roll när batteriet sitter på en vägg. Därför har pouchceller svårare att konkurrera i stationära system.

Prismatiska battericeller – standard i energilager

Prismatiska celler har ett hårt, rektangulärt skal, ofta av aluminium. Med LFP-kemi (litiumjärnfosfat) blir de robusta och tål många laddcykler. Det är därför de flesta moderna batterilager byggs med prismatiska LFP-celler, både i villor och i stora anläggningar.

Fem styrkor

1. Stabil konstruktion. Det hårda skalet skyddar cellen och minskar risken för svällning.
2. Bra värmehantering. De plana sidorna gör det lätt att leda bort värme. Det ger längre livslängd och stabil drift.
3. Tät packning. Den raka formen ger lite luft mellan cellerna. Batteripacket blir mindre för samma kapacitet.
4. Lång livslängd. Tillverkarna anger ofta 6 000 cykler eller fler för prismatiska LFP-celler. Hur många det blir beror på temperatur, urladdningsdjup och hur batteriet laddas. Kontrollera alltid datablad och garanti.
5. Enklare system. Stora celler ger färre celler per modul. Det betyder färre kopplingar, enklare BMS och färre felkällor.

Begränsningar

• Med färre och större celler påverkar ett cellfel en större del av modulen. Bra system är byggda för att hantera det.
• Cellerna behöver rätt mekaniskt tryck för att inte svälla.

Så väljer du batteri med rätt battericeller

För ett energilager i en villa eller ett företag är några frågor viktigare än celltypen i sig:

1. Vilken kemi används? LFP är det vanliga valet i stationära lager.
2. Hur många cykler och år garanterar tillverkaren? Läs villkoren, inte bara siffran.
3. Hur kyls batteriet? Luft räcker ofta i mindre lager. Större lager har ofta vätskekylning.
4. Vem tillverkar cellerna? Etablerade celltillverkare har längre erfarenhet och bättre spårbarhet.

Se våra batterier för hem och verksamhet och kommersiella batterilager. Mer om litiumjonbatterier och energilagring finns hos Energimyndigheten.

Vanliga frågor om battericeller

Vilka battericeller är bäst för ett energilager?

För stationära energilager är prismatiska LFP-celler oftast det bästa valet. De är robusta, tål många laddcykler och är enkla att kyla. Cylindriska celler passar bättre där hög effekt är viktigast, och pouchceller där låg vikt avgör. Titta också på garanti, kylning och vem som tillverkar cellerna innan du bestämmer dig.

Hur länge håller prismatiska LFP-celler?

Tillverkarna anger ofta 6 000 cykler eller fler. Med en cykel per dag motsvarar det mer än 15 år. Hur länge cellerna faktiskt håller beror på temperatur, urladdningsdjup och laddstrategi. Läs databladet och garantivillkoren, eftersom de visar under vilka förhållanden siffran gäller.

Är pouchceller farligare än andra battericeller?

Pouchceller är inte farliga i sig, men de är mer känsliga. Det mjuka skalet tål sämre tryck och punktering, och cellen kan svälla om gas bildas. I mobiler och datorer fungerar de bra. I ett energilager som ska gå dygnet runt i många år är ett hårt skal oftast en fördel.

Sammanfattning

Varje celltyp har sin plats. Cylindriska celler passar för hög effekt, pouchceller för låg vikt och prismatiska celler för stationära energilager. Därför har prismatiska LFP-celler blivit standard i allt från villabatterier till stora batterilager.
